عمل بوابة فوتو ترانزستور وتوصيلها بالراسبيري باي قياس السرعة والوقت
في هادا الدرس نشرح طريقة عمل بوابة عن طريق LED مضيئ وفوتو ترانزستور
الدي يشتغل عن طريق الضوء
ونقوم في هادا المشروع بحساب الزمن والسرعة ومدة الدورة اولا نقوم ببناء البوابة وهيا
عبارة عن قطعتين خشب جانبيتين وقطعة خشب ارضية وقطعة خشب علوية نثبت فيها
قطعتين الخشب الجانبيتين ثم نقوم بتثبيت الباعث لي الضوء على اللوحة التي على
اليمين وتثبيت فوتو ترانزستور على اللوحة التي على اليسار ونقوم بربط قضيب حديد
صغير في سلك من البلاستك او اي شي من هادا القبل ونجعل القضيب يتأرج كما
موضح في الصورة التاليا
طريقة عمل التجربة:-
وعندما يكون LED مضي يكون الدخل على الراسبيري باي
0V
وعندما يقطع القضيب او البطارية الضوء عن فوتو ترانزستور يكون الدخل على
الراسبيري باي
3.3V
وايضا عندما يقطع القضيب الضوء دلك الوقت يكون وقت البداية لاننا نريد ان نحسب
الفاصل الزمني
ونهاية الوقت تكون كما في الصورة بعد الانتهاء من قطع الضوء لان القضيب يتمرجح
ونحسب الفاصل الزمني بالمعادلة التالية
time interval = end time-start time
ولكي نحسب السرعة سرعة بين كل مقاعة لي الضوء نقوم بحساب الطول طول السلك
المربوط فيه القضيب او البطارية
والمعادلة التي نحسب بيها السرعة كالاتي
speed = length/time interval

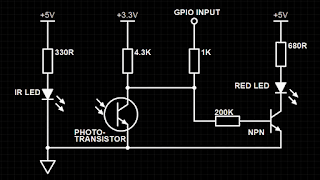

الدائرة الالكترونية :-
البرنامج:-
الكود الاول يحسب الزمن والسرعة
